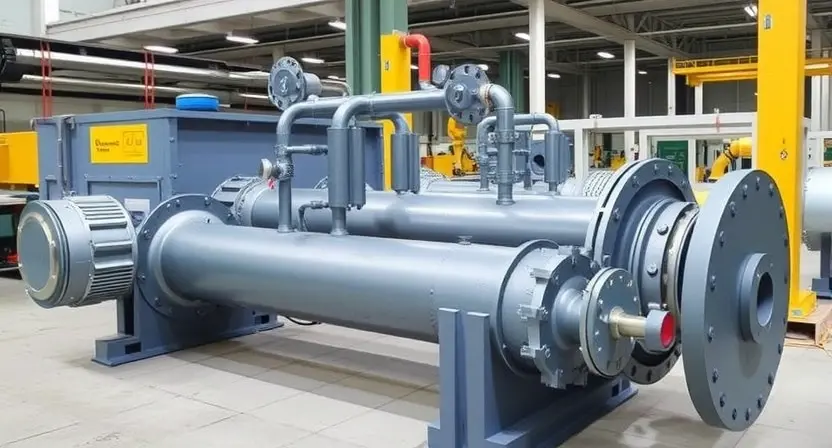

Кожухотрубный теплообменник — это аппарат, в котором тепло передаётся от одного теплоносителя к другому через стенки пучка трубок, заключённого в цилиндрический кожух. Один поток движется внутри трубок, второй — в межтрубном пространстве вокруг них, и прямого контакта между средами нет. Такая конструкция выдерживает давление до 100 МПа и работает в диапазоне температур от -250°C до +1000°C, поэтому её выбирают там, где пластинчатые или спиральные аппараты уже не справляются.
Устройство и принцип работы
Базовые элементы — кожух, трубный пучок, трубные решётки, распределительные камеры (крышки) и, часто, поперечные перегородки-турбулизаторы в межтрубном пространстве. Перегородки заставляют поток огибать трубки зигзагом, что увеличивает скорость обтекания и повышает коэффициент теплопередачи, хотя и растёт гидравлическое сопротивление. Трубки закрепляют в трубных решётках развальцовкой или сваркой; форма пучка может быть прямой или U-образной — последняя компенсирует температурные удлинения без компенсаторов на кожухе.
Материал изготовления подбирают под агрессивность среды и температурный режим: нержавеющая сталь — для большинства технологических жидкостей и пара, титан — для морской воды и хлорсодержащих сред, специализированные сплавы — для криогенных или высокотемпературных процессов. Подробнее устройство таких аппаратов можно изучить на профильной странице производителя.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | до 100 МПа и выше |
| Диапазон рабочих температур | от -250°C до +1000°C |
| Площадь поверхности теплообмена | от нескольких единиц до десятков тысяч м² |
| Устойчивость к гидроударам | высокая — за счёт толстостенного корпуса |
| Ремонтопригодность | высокая — чистка и механическое глушение отдельных трубок |
Сферы применения
Такие теплообменники ставят на нефтепереработке и в нефтехимии — как кожух рассчитан на давление, так и трубный пучок легко подобрать под коррозионную стойкость к конкретной среде. В энергетике их используют как конденсаторы турбин и подогреватели питательной воды, в криогенной технике — благодаря нижней границе диапазона в -250°C. Верхняя граница в +1000°C делает аппарат пригодным и для высокотемпературных процессов в металлургии и химическом синтезе, где пластинчатые конструкции физически не выдерживают нагрузку.
Площадь теплообмена масштабируется от компактных установок в несколько квадратных метров до промышленных агрегатов на десятки тысяч м² — часто, но не всегда, это определяет выбор именно кожухотрубной схемы вместо более компактных аналогов: чем крупнее тепловая нагрузка, тем очевиднее преимущество кожухотрубника перед пластинчатым аппаратом.
Что делать, если теплообменник теряет эффективность или течёт
Если теплопередача упала, а перепад давления на межтрубном пространстве вырос — вероятная причина накипь или отложения на трубках. Сначала проводят механическую или химическую чистку пучка, не разбирая весь аппарат: трубный пучок обычно можно извлечь через съёмную крышку.
Если обнаружена течь в отдельной трубке — не обязательно останавливать весь узел или менять пучок целиком. Повреждённую трубку глушат заглушками с обеих сторон трубной решётки и выводят из работы, сохраняя аппарат в эксплуатации с незначительным снижением площади теплообмена.
При скачках давления или гидроударах в системе сначала проверяют состояние сварных швов трубных решёток и толщину стенки кожуха — конструкция рассчитана на такие нагрузки, но регулярный контроль всё равно нужен, особенно на старых установках.
